电梯配件—ERN1387 编码器

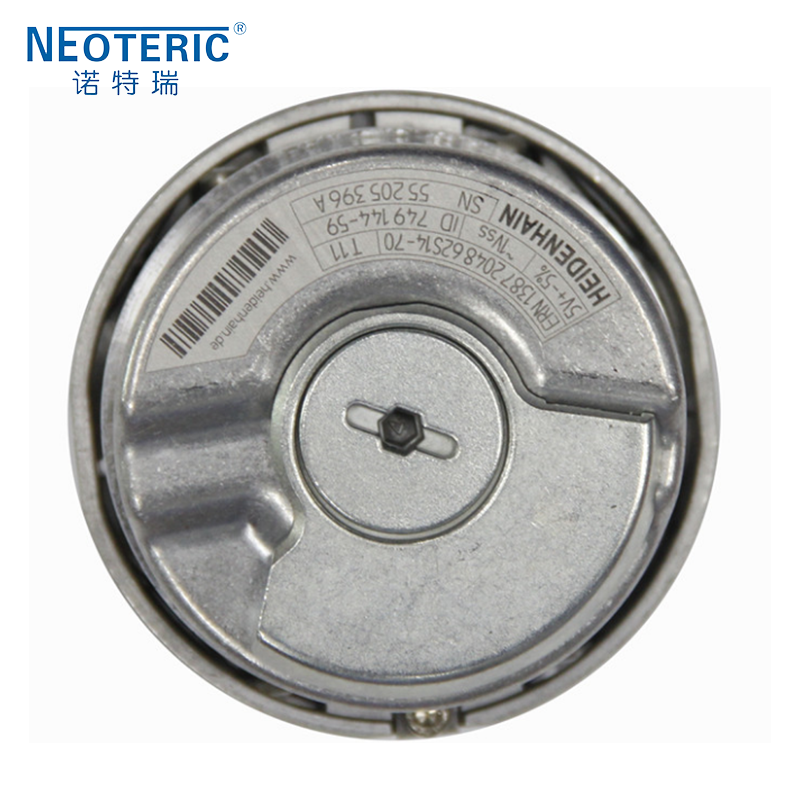

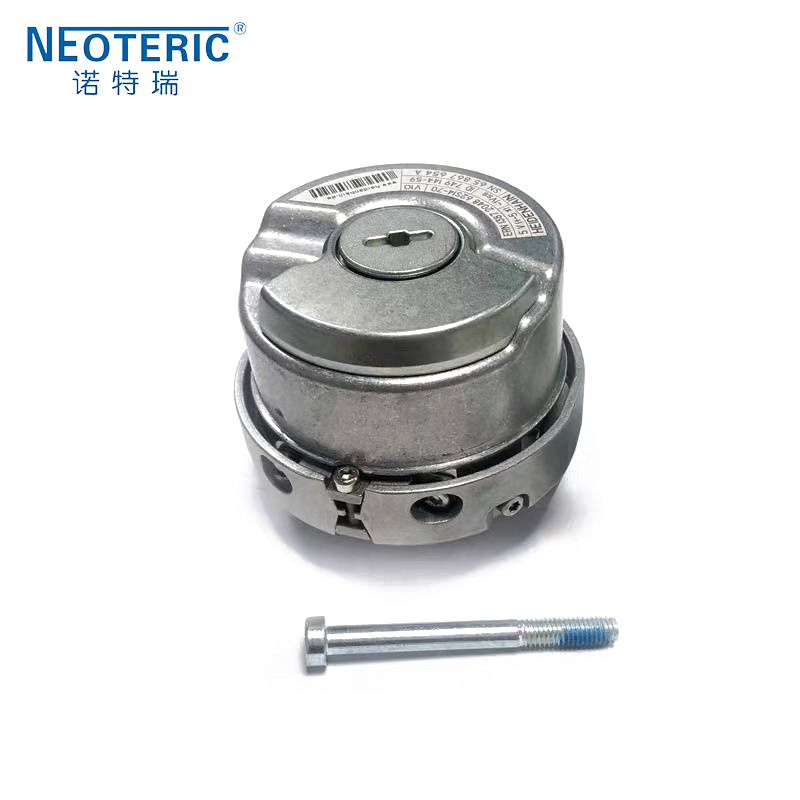

海德汉ERN1387旋转编码器有内置轴承和定子联 轴器。ERN 的轴直接与被测轴相连。在轴的角加速度过程中,定子联轴器只能吸收轴承摩擦产生的扭矩。因此,ERN 旋转编码器具有高动态性能和高固有频率。


型号:海德汉(HEIDENHAIN——ERN1387

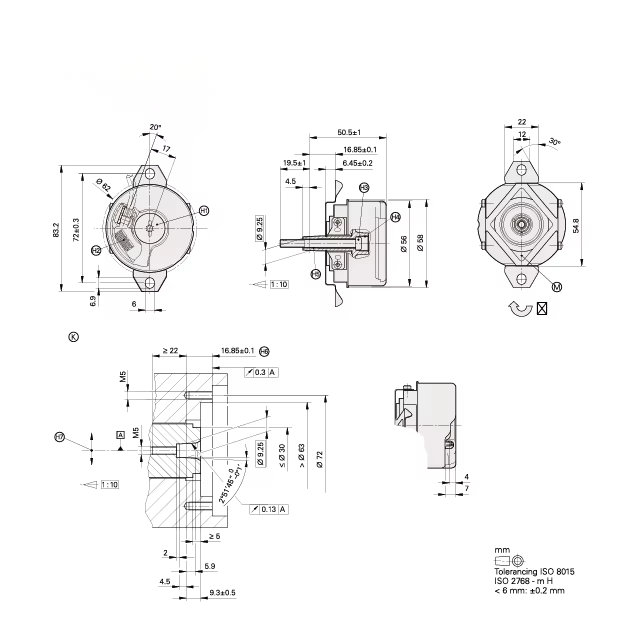

编码解释
A配合轴的轴承
B编码器轴承
K所需配合尺寸
M工作温度测量点
H1螺塞,宽度 A/F 3 和 4,拧紧扭矩 5+0.5 Nm
H212 针 PCB 连接器
H3紧固螺钉 M5 x 50 DIN 6912 SW4,拧紧扭矩 5 +0.5 Nm
H4M10 后脱螺纹
H5M6 后脱螺纹
H6电机轴移动时的允许误差 ± 1.5
H7电机轴在指定方向的允许静态径向偏移 ± 0.13 mm
H8根据接口说明输出信号的扫描单元运动方向
